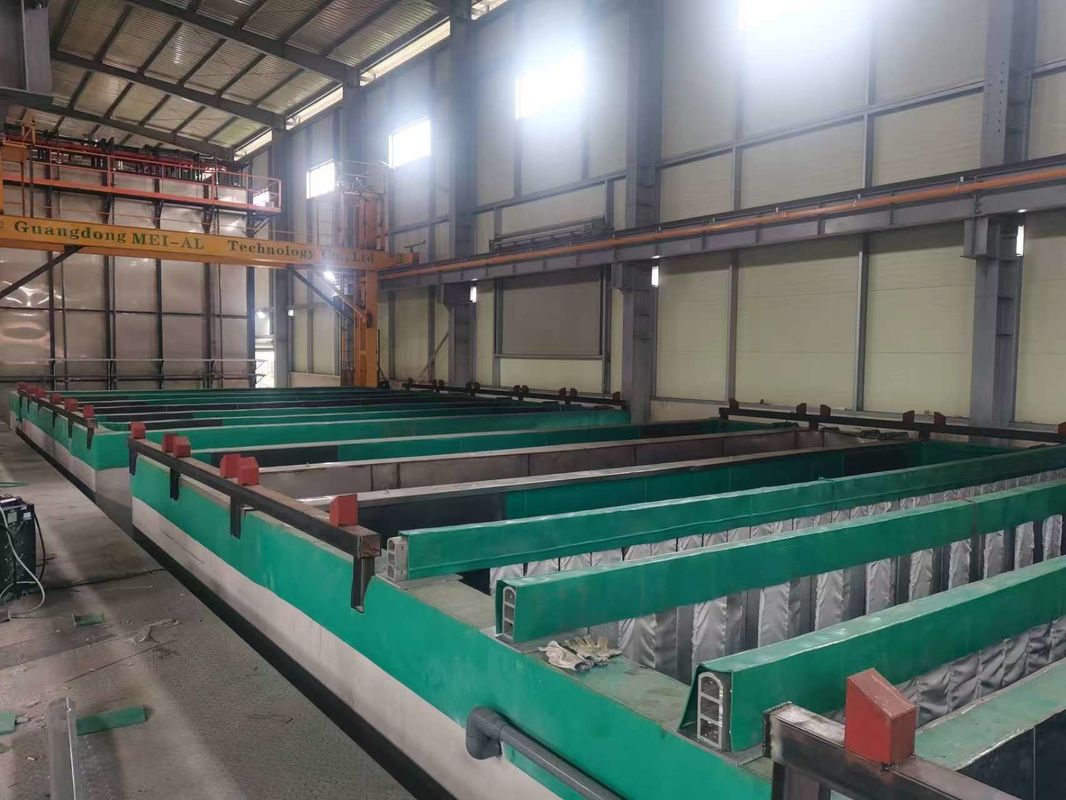

Anodisierungslinie für Aluminiumprofile mit monatlicher Versorgungskapazität von 600 t

Anodisierungslinie für Aluminiumprofile mit monatlicher Versorgungskapazität von 600 t

一.Erzeugnis Beschreibung

1Die Anodisierungsanlage erfordert eine sorgfältige Kontrolle der Ausrüstung und eine strenge Regulierung der Prozessparameter, einschließlich Stromdichte, Temperatur, Zeit usw.Die Beherrschung dieser kritischen Prozessvariablen ist für die Herstellung hochwertiger anodierter Produkte unerlässlich.
2Die Anodisierung findet eine große Anwendung in der Oberflächenbehandlung von Komponenten in verschiedenen Branchen wie Luftfahrt, Automobilindustrie und Elektronik.Es verbessert nicht nur die Leistungsfähigkeit des Produktes, sondern erhöht auch seine ästhetische Anziehungskraft.
3Mit dem unablässigen Fortschritt der Technologie werden Anodisierungstechniken ständig optimiert und verbessert, um überlegene Oberflächenbehandlungslösungen für verschiedene Branchen anzubieten.

二. Konstruktionszustand

三- Prozessbehälter

四- Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 2 Schießräume/Tank x 4 Tanks = 8 Schießräume
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,3*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 2 Stücke/Tank x 1 Tank = 2 Stücke

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1) Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtrücklage/Jahr:- Ich weiß.

(Zwei Racks x vier Tanks x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 7200 jig (Racks)

2)Entwurf 50 m2^/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 7200 jig (Rack) x 50m2 /jig = 360000m2

2. Gewicht der Anodisierung:
Monatliche Produktion:

360000m2÷350m2/T*0,6=617T¥600T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0.2=A/Tank

Leistungsgerechter: 15000A = 4 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank

Farbkorrektur: 8000A = 2 Einheiten

六Prozess-Chat
