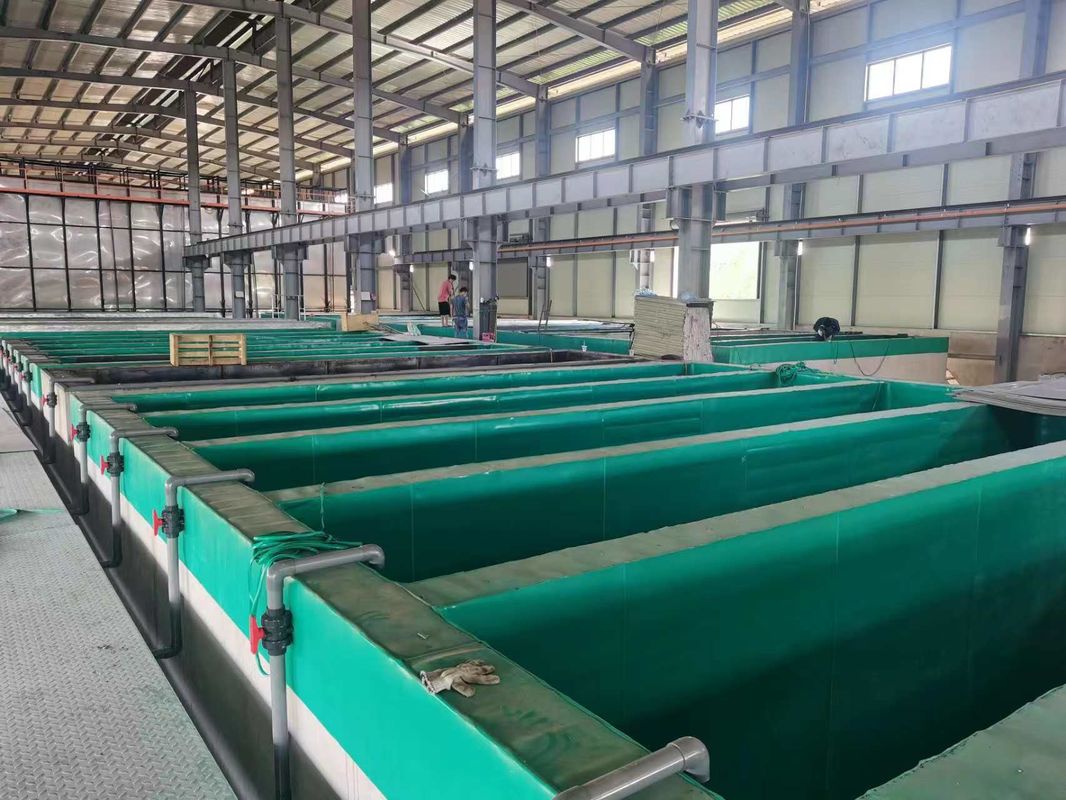

Anodisierungslinie mit monatlicher Lieferkapazität von 900 Tonnen

Anodisierungslinie mit monatlicher Lieferkapazität von 900 Tonnen

一.Erzeugnis Beschreibung

1Die Anodisierungsanlage erfordert eine präzise Ausrüstungskontrolle und eine strenge Kontrolle der Prozessparameter, einschließlich Stromdichte, Temperatur, Zeit usw.Nur durch die Beherrschung dieser wichtigen Prozessparameter können hochwertige anodierte Produkte hergestellt werden.

2Die Anodisierung wird in der Luftfahrt, im Automobilbau und in der Elektronikindustrie häufig zur Oberflächenbehandlung von Bauteilen eingesetzt.aber bereichert auch sein Aussehen.

3Mit dem kontinuierlichen Fortschritt der Technologie optimiert und verbessert sich die Anodisierungstechnologie auch ständig und bietet qualitativ hochwertigere Oberflächenbehandlungslösungen für verschiedene Branchen.

二. Konstruktionszustand

三- Prozessbehälter

四- Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 2 Schießräume/Tank x 4 Tanks = 8 Schießräume
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,3*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 2 Stücke/Tank x 1 Tank = 2 Stücke

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.

(Zwei Racks x vier Tanks x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 7200 jig (Racks)

2)Entwurf 50 m2^/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 7200 jig (Rack) x 50m2 /jig = 360000m2

2. Gewicht der Anodisierung:
Monatliche Produktion: 360000 m2÷350 m2/T*0,9=925T¥900T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsgerechter: 15000A = 4 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank

Farbkorrektur: 8000A = 2 Einheiten

六Prozess-Chat
