Anodisierungslinie mit hohem Wirkungsgrad für Aluminium-Extrusions

Hochleistungs-Anodisierungsanlage für Aluminium-Extrusions

一. Produktbeschreibung:

1Die Anodisierung ist nicht nur ein Herstellungsprozess, sondern eine Phase, die Technologie, Innovation und Umweltschutzkonzepte integriert.

2Von Türen und Fenstern aus Aluminiumlegierungen bis hin zu Luftfahrtkomponenten, von elektronischen Geräten bis hin zu medizinischen Geräten verbessern Anodisierungsanlagen nicht nur die Leistungsfähigkeit der Produkte,die Entwicklung verwandter Industriezweige, die Kraft und den Charme der Technologie demonstriert.

3Zusammenfassend ist eine Anodisierungsanlage ein wichtiger Prozess, der die Eigenschaften von Aluminium verbessert.Sie wird zu einem vielseitigen Material für verschiedene Branchen und fördert gleichzeitig Nachhaltigkeit und Umweltfreundlichkeit..

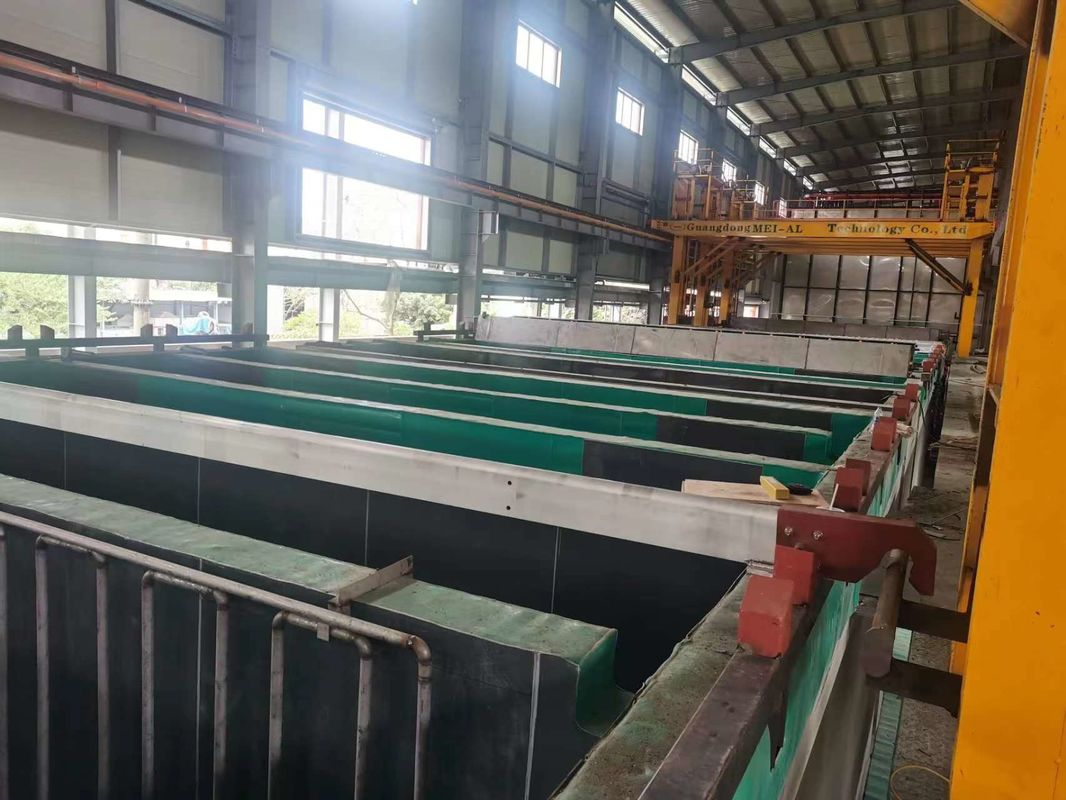

二Konstruktionszustand:

四.Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 3 Stücke (Rack) / Tank x 6 Tanks = 18 Stücke (Rack)
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 3 Stücke/Tank x 1 Tank = 3 Stücke/Tank

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五- Prozessbehälter

1. Entfettungsmittel [Freie Schwefelsäure180 ± 30 g/l] 1 Behälter
2. Alkalische Radierung[Frealkali 40 bis 60 g/l,Al3+ 30 bis 120 g/] 2 Behälter
3. Neutralisierung[Freie Schwefelsäure180 ± 20 g/l] 1 Behälter
4. Anodisierung [Freie Schwefelsäure140-180 g/l,Al3+≤20 g/l] 6 Behälter
5. Farbstoff [Stanussulfat] 3 bis 8 g/l,Freie Schwefelsäure15-25 g/l, pH 0,8-1,2] 3 Behälter
6. Durchschnittliche Temperaturdichtung [PH 5-6.5,Nickel-Ionen00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Behälter

六. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtraktlage/Jahr:- Ich weiß.

(3 Racks x 6 Behälter x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 16200 jig (Racks)

2)Entwurf 50 m2^/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 16200 jig (Rack) x 50m2 /jig = 810000m2

2. Gewicht der Anodisierung:
Monatliche Produktion: 810000m2÷350m2/T*0,9=2082T¥2000T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsgerechter: 15000A = 6 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank

Farbkorrektur: 8000A = 3 Einheiten

七Prozess-Chat
