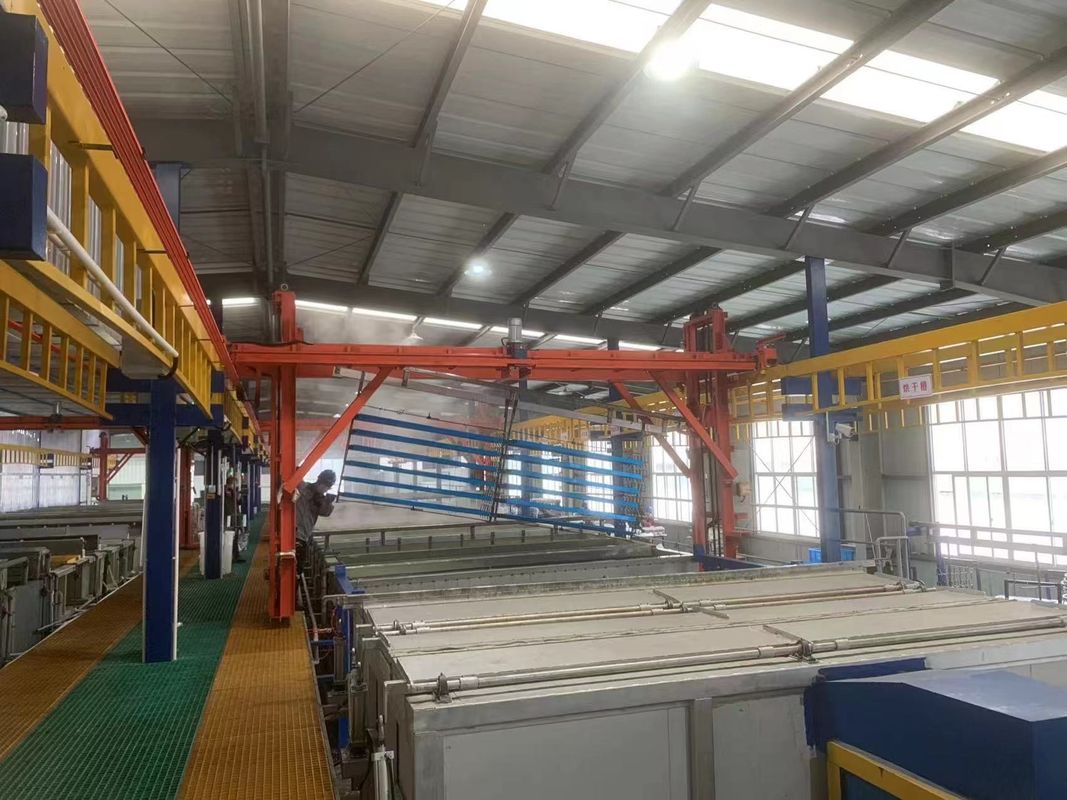

1500 Tonnen/Meter Oxidationsproduktion mit fortgeschrittenem Abfallmanagement

1500 Tonnen/Meter Oxidationsproduktion mit fortgeschrittenem Abfallmanagement

一Beschreibung

1Anodisierungsproduktionslinien bestehen typischerweise aus einer Reihe präziser Schritte, von der Vorbehandlung über die Oxidation bis zur Nachbehandlung, von denen jede entscheidend ist.

2Die Intelligenz und Automatisierung der Anodisierungsanlage sind Zeichen ihrer Modernisierung.Produktionslinien können Prozessparameter in Echtzeit überwachen und anpassenAutomatische Anlagen verbessern die Produktionseffizienz und verringern Fehler, die durch manuelle Eingriffe verursacht werden.

3Der Umweltschutz ist außerdem ein weiteres wichtiges Anliegen moderner Anodisierungsanlagen.sowie die Einführung von Wasserzirkulationssystemen und Wärmerückgewinnung, sind alle darauf ausgerichtet, die Auswirkungen auf die Umwelt zu reduzieren und eine nachhaltige Produktion zu erreichen.

二. Konstruktionszustand

三- Prozessbehälter

1. Entfettungsmittel [Freie Schwefelsäure180 ± 30 g/l] 1 Behälter
2. Alkalische Radierung[Frealkali 40 bis 60 g/l,Al3+ 30 bis 120 g/] 2 Behälter
3. Neutralisierung[Freie Schwefelsäure180 ± 20 g/l] 1 Behälter
4. Anodisierung [Freie Schwefelsäure140-180 g/l,Al3+≤20 g/l]5 Behälter
5. Farbstoff [Stanussulfat] 3 bis 8 g/l,Freie Schwefelsäure15-25 g/l, pH 0,8-1,2]3 Behälter
6. Durchschnittliche Temperaturdichtung [PH 5-6.5,Nickel-Ionen00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Behälter

四.Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 3 Stücke (Rack) / Tank x 5 Tanks = 15 Stücke (Rack)
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 3 Stücke/Tank x 1 Tank = 3 Stücke/Tank

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtraktlage/Jahr:- Ich weiß.

(3 Racks x 5 Behälter x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 13500 jig (Rack)

2)Entwurf 50 m2^/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 13500 jig (Rack) x 50m2 /jig = 675000m2

2. Gewicht der Anodisierung:
Monatliche Produktion: 675000m2÷350m2/T*0,9=1735T¥1500T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsgerechter: 15000A = 3 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank

Farbkorrektur: 8000A = 3 Einheiten

六Prozess-Chat
