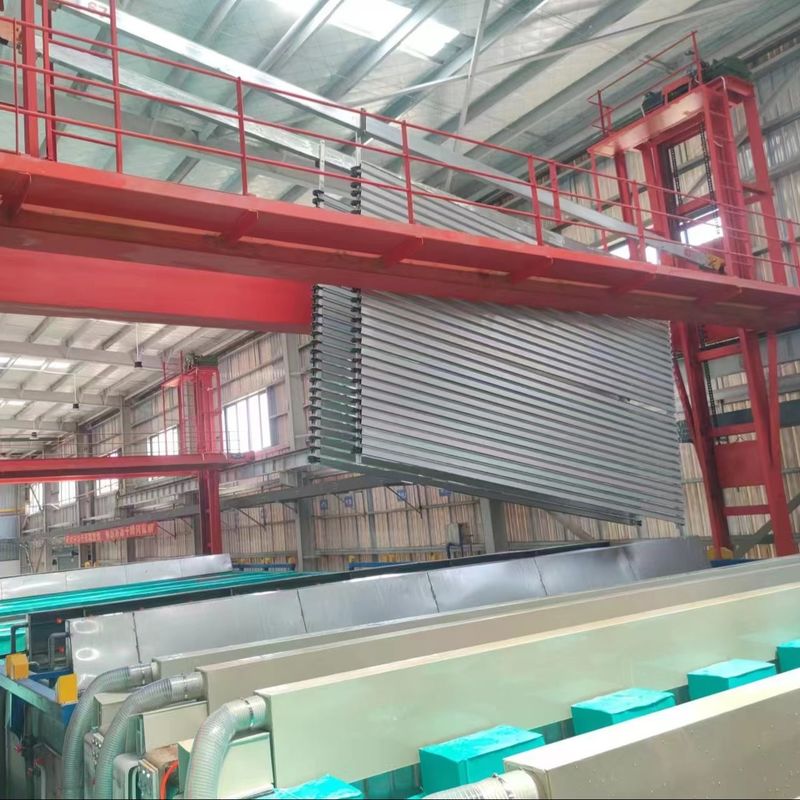

MEIAL 1000 T/m Oxidationsproduktionslinie mit intelligenter Planung

MEIAL1000 T/m Oxidationsproduktionslinie mit intelligenter Planung

一.Produktionsbeschreibung

1Die Anodisierungslinie enthält Qualitätssicherungs- und Kontrollmaßnahmen zur Gewährleistung einer gleichbleibenden und hochwertigen Anodisierungsbeschichtung.

2Anodisierungsproduktionslinien können für die Effizienz in Bezug auf Durchsatz, Energieverbrauch und Materialverwertung optimiert werden.

3Anodisierungsleitungen bieten Fehlerbehebungsressourcen, um Prozessprobleme zu lösen und die gewünschten Ergebnisse zu erzielen.

二. Konstruktionszustand

三- Prozessbehälter

四.Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 3 Stücke (Rack) / Tank x 5 Tanks = 15 Stücke (Rack)
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 2 Stücke/Tank x 1 Tank = 2 Stücke

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.

(Zwei Racks x fünf Behälter x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 9000 jig (Racks)

2) Entwurf von 50 m2^/Jeder Tank ist 100 m2 groß.
3) Flächenbehandlung/Jahr9000Die in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die Anlage, bei der die Anlage in Betrieb genommen wird.

2. Gewicht der Anodisierung:
Monatliche Produktion: 450000 m2÷350 m2/T*0,9=1157,1T¥1000T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsbereiniger: 15000A = 5 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank

Farbkorrektur: 8000A = 2 Einheiten

六Prozess-Chat
