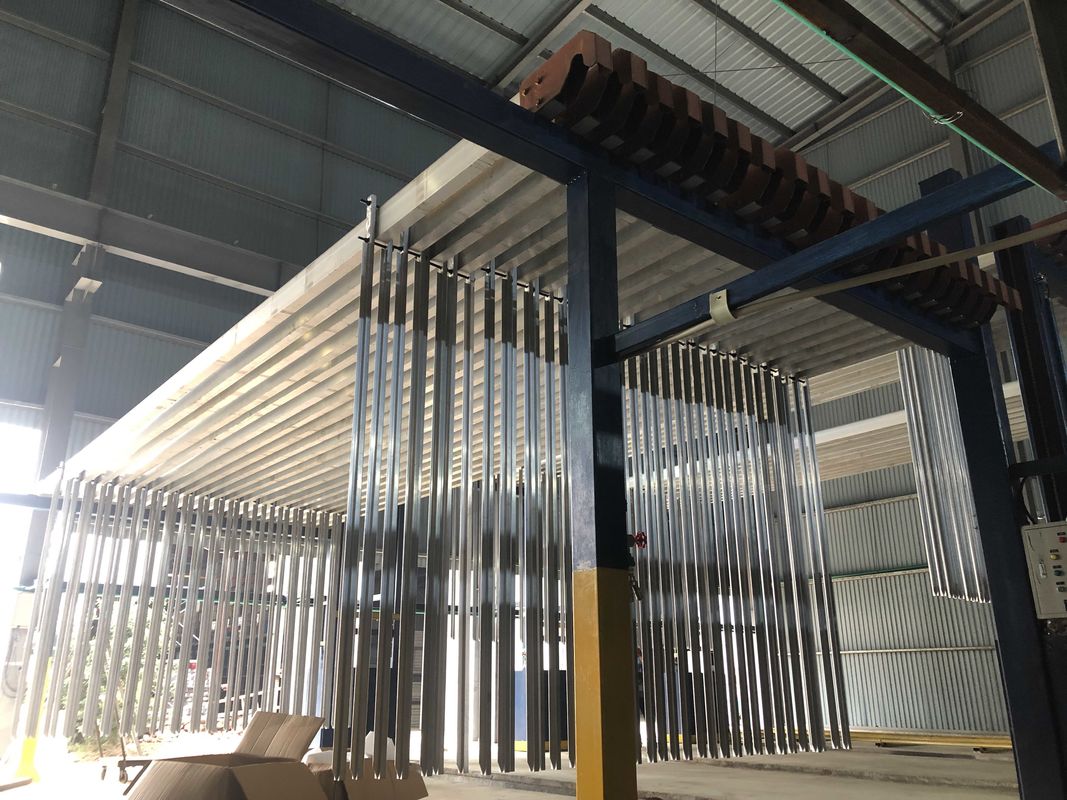

900 Tonnen/Monat Horizontale halbautomatische Anodisierungsleitung

900T/M Automatische Anodisierungsleitung Prozessbetriebsart

一.Produktübersicht

1Die Anodisierungsproduktionslinien bemühen sich um eine Verbesserung der Energieeffizienz durch Einsparungsmaßnahmen wie Wärmerückgewinnungssysteme, Optimierung der Prozessparameter,und die Nutzung energieeffizienter Geräte.
2.Anodisierungsproduktionslinien verfügen über Abfallmanagementstrategien zur Behandlung von Nebenprodukten und Abfällen, die während des Anodisierungsprozesses entstehen.

3.Anodisierungsproduktionslinien können Automatisierung und Robotik umfassen, um die Effizienz und Konsistenz des Prozesses zu verbessern.

二. Konstruktionszustand

三- Prozessbehälter

四- Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 2 Schießräume/Tank x 4 Tanks = 8 Schießräume
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,3*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 2 Stücke/Tank x 1 Tank = 2 Stücke/Tank

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.

(Zwei Racks x vier Tanks x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 7200 jig (Racks)

2)Entwurf 50 m2^/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 7200 jig (Rack) x 50m2 /jig = 360000m2

2. Gewicht der Anodisierung:
Monatliche Produktion: 360000 m2÷350 m2/T*0,9=925T¥900T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsgerechter: 15000A = 4 Einheiten
2) Chlorbehälter:100 m2/Tank × 70 A/m2÷0,9 = 7777 A/Tank

Farbkorrektur: 8000A = 2 Einheiten

六Prozess-Chat
