Beschichtungs-Fertigungsstraße des Pulver-1200T/month
1, Major Equipment-Parameter
Erwägung mit 1,1 Entwürfen (bestätigt durch die Fabrik)
|
Werkstückname
|
Aluminiumprofil
|
|
Werkstückmaterial
|
Aluminiumlegierung
|
|
Werkstückparameter (einteilig)
|
Maximales Werkstückmaß: L7000mm×W100mm×H200mm
|
|
Standardwerkstückmaß: L7000mm×W50mm×H100mm
|
|
Standardwerkstückgewicht: 3.3Kg/piece; maximales Werkstückgewicht: 30Kg/piece
|
|
Ertrag
|
Monatsertrag: 1000 - 1200 Tonnen/Jahr
|
|
Ausrüstungsfunktionssystem
|
8h
|
|
Geschwindigkeit der Beförderung der Kette
|
Normale Geschwindigkeit der Produktionskette: 1,5 - 2.0m/min (die Fahrgeschwindigkeit der Kette 1.0-3.0m/min kann steplessly justiert werden)
|
|
Art des Sprühens
|
Pulverbeschichtung
|
|
Weise der Beförderung
|
Suspendierungsbeförderung (Querbahn)
|
|
Technische Temperatur
|
200℃ (justierbar unter 230℃)
|
|
Heizmethode
|
Erhitzt direkt durch Heizgas und erhitzte Luftumwälzung
|
|
Brennstoff
|
Erdgas
|
|
Fabrikgröße (Minimum)
|
60000mm×24000mm×13500mm (L×W×H) |
2, technische hauptsächlichparameter und Eigenschaften
|
Nein.
|
Name
|
Beschreibung
|
| 01 |
Suspendierung, die Kette übermittelt
|
Geschwindigkeit: die normale Geschwindigkeit der Produktionskette ist 2000mm/min, und die laufende Kettengeschwindigkeit ist 1000-3000 mm/min, das ununterbrochen justierbar ist
|
|
Kettenteilung: T=400mm; Querbahn, Einzelriemenlast: 30Kg
|
|
Hängende Neigung: 200mm, 100mm, 66mm, 150mm und 133mm
|
|
Maximaler Gasverbrauch: der Wasserdampf ist über Warmwasserbereiter 500KG/H (Temperaturanstieg) =400 tausend kilocalories/h
|
| 02 |
Pulversprühen und -wiederaufnahme
|
Pulverisieren Sie Sprühraum und Recovery-System, 1 eingestellt insgesamt
|
|
Wirbelsturmsekundärwiederaufnahme, den entscheidenden Filter (Taschenart) einstellend
|
|
Das Pulver, das durch Wirbelsturm wieder hergestellt wird, wird in den Pulverversorgungseimer gepumpt und wiederverwendet.
.
|
| 03 |
Trockenofen, Ofen kurierend
Wärmeenergie
|
Wärmeenergie: Erdgas
|
|
Maximaler Gasverbrauch: über 100M3/H (Temperaturanstieg)
|
|
Temperaturanstiegzeit: Minute ≤45
|
|
Außenofenwandtemperatur: ≤ Raumtemperatur +15℃ (großes Gebiet Oberfläche)
|
| 04 |
Energie
|
Stromversorgung: 3-phasige 5 Linie, 380V, 50Hz
|
|
Einphasige Spannungsstabilität: 220V+10%; Dreiphasenspannungsstabilität: 380V+10%
|
|
Gesamtleistung: über 161.0KW
|
| 05 |
Luftkompression
|
Druck: 7-8Kgf/cm2
|
|
Maximaler Gasverbrauch: 12,5 M3/MIN
|
|
Saubere und trockene Luft: maximaler kurzzeitiger Fluss 12M3/min, Ölanteil ≤0.01ppm
|
| 06 |
Wasserverbrauch
|
Brauchwasser
|
P=1bar; Q≤4M3/h (Maximum)
|
|
Reines Wasser
|
u≤10us/cm; Q<4>
|
| 07 |
Qualität und Anforderungen
|
Kurierte Filme sollten gut-verteilt sein und fest, wird es nicht Chamäleonphänomen wie Gelb färben haben gelassen.
|
| 09 |
Ertragberechnungsmethode
|
Zum Beispiel: normale Geschwindigkeit der Produktionskette ist v=1800mm/min und hängt Neigung (Mittelwert) ist T=150mm. Einteiliges Gewicht (Mittelwert) ist q=3.3kg/piece. Arbeitszeit: 22hours/day, 30days/month
Stundenleistung: Q (1500mm/min÷150mm/piece×60mi) ×3.3kg/piece=1.98T/h.
Monatsertrag: M =1.98T/h×22hours/day×30days/month=1306.8T/monthThe resultierte oben berechnet ist gerade ein Sollwert, und der Ertrag festgesetzt ist möglicherweise unterschiedliches basiert auf dem Mittelwert aller Unternehmen.
|
3, die Hauptteile von Ausrüstungen
|
Nein.
|
Name
|
Spezifikation
|
Quantität
|
| 01 |
Fütterung und Stanzen, System (Plattform) übermittelnd
|
Fütterung, System, 1 Satz übermittelnd
|
1 Art
|
|
Stanzen, System, 1 Satz übermittelnd
|
|
Zusätzlicher Stanzenförderer
|
| 02 |
Suspendierung, die Kette übermittelt
|
Ketten- und Stützrahmen
|
1 Satz
|
|
Betätigendes Gerät
|
3 Sätze
|
|
Spanngang
|
1 Satz
|
|
Drehaufhänger
|
Umpty
|
| 03 |
Kaskadenvorbehandlung und Stützsystem
|
Zelt und Überprüfungskanal
|
1 Satz
|
|
Wasserpumpe und -rohrleitung
|
9 Sätze
|
|
Abgasventilator und -rohrleitung
|
1 Satz
|
|
Reservoir (unterer Wasserkanal)
|
1 Satz
|
|
Abwasseraufbereitungssystem und Abgasbehandlungssystem
|
Keine Konfiguration
|
| 04 |
FeuchtigkeitsTrockenofen
|
Ofenkörper
|
1 Satz
|
|
Heizung und erhitztes Luftumwälzungsgerät
|
|
Brennstoffmaschine BG400, 1 eingestellt
|
| 05 |
Sprühsystem des automatischen elektrostatischen Pulvers
|
Rollenfensterladenmaschine
|
1 Satz
|
|
Wirbelstürme
|
|
Beutelfilter und Filtertüte
|
|
Entwurfsfan und Luftschlauch rein und raus, usw.
|
|
Pulversprühaufzug (effektive Reise: 7600MM)
|
| 06 |
Pulver, das Ofen kuriert
|
Ofenkörper
|
1 Satz
|
|
Heizung und erhitztes Luftumwälzungsgerät
|
|
Brennstoffmaschine BG550, 1sets
|
| 07 |
Elektronisches Kontrollsystem
|
Elektrisches Kabinett, elektrischer Draht und Trunking, usw.
|
3 Sätze
|
| 08 |
Farbspritzpistole des Pulvers
|
Sonderausrüstung
|
Konfiguriert durch Kunden
|
| 09 |
Luftkompressor
|
Sonderausrüstung
|
Konfiguriert durch Kunden
|
2, Eigenschaftsbeschreibung und ausführliche Konfiguration der Hauptteile
2,1 einziehend und löschend, System übermittelnd:
Es hat vom Zufuhrband der synchronen Aluminiumprodukte gebildet, das Plattform, das Zufuhrband der synchronen Aluminiumprodukte übermittelt, das Plattform, Unterstützung, Ansteuersystem, geneigter zusätzlicher Stanzenförderer übermittelt.
Zusätzlicher Förderer: die Aluminiumprodukte sollten über den Linien zur Fütterungsbeförderungsplattform im Falle des Abbruchs zwischen Werkstücken verschoben werden. Die beschichteten Aluminiumprodukte sollten im Falle des Absturzes zwischen Werkstücke unten glatt und ständig fallen gelassen werden, und die Fahrgeschwindigkeit wird durch Frequenzsteuerung justiert, damit es bequem ist, mit der Kette synchron zu erhalten.
|
Nein
|
Name
|
Inhalt
|
Quantität
|
| 01 |
Fütterung, System übermittelnd
|
Übermittlung der Plattform: L5000*W100*H100, 4pcs
|
1 Satz
|
|
Synchroner Gurt: Länge: 10.4M*width 80 Millimeter-*thickness 6mm
|
|
Hauptunterstützung: Vierkantrohr 100*﹩2.5
|
|
Motor: Motor des Gangs 1.5KW
|
|
Getriebemodus: Rundstahl ¢35, Längsachse, Kettenrad, Kette und synchroner Flaschenzug
|
|
Geschwindigkeitsanpassungsmodus: Frequenzsteuerung
|
| 02 |
Stanzen, System übermittelnd
|
Übermittlung der Plattform: L5000*W100*H100 4pcs
|
1 Satz |
|
Synchroner Gurt: Länge: 10.4M*width 80 Millimeter-*thickness 6mm
|
|
Hauptunterstützung: Vierkantrohr 100*﹩2.5
|
|
Motor: Motor des Gangs 1.5KW
|
|
Getriebemodus: Rundstahl ¢35, Längsachse, Kettenrad, Kette und synchroner Flaschenzug
|
|
Geschwindigkeitsanpassungsmodus: Frequenzsteuerung
|
| 03 |
Zusätzlicher balnking Förderer
|
Stanzen des Förderers: Länge M*width 11,5 150 Millimeter
|
1 Satz |
|
Kraftübertragungssystem: Kettenrad, Kette und Kette mit 6 Rollen, 23.5m insgesamt
|
|
Loses Stück: Nylon-L120*W100*﹩10 Millimeter, 234pcs
|
|
Führersäule: Nylon-¢30*H100
|
|
Motor: 0,37 Kilowatt-Gangmotor, Frequenzsteuerung
|
2,2 Suspendierung, die System übermittelt:
Suspendierung, die System übermittelt: besteht betätigendes Gerät, Antriebskette, Querkette, Bahn, Spanngang, einmal Aufhänger, Stand und automatische Rechenmaschine, etc.
Um die Nachfrage von abgrifffestem zu befriedigen, wird Manganstahl für das gekrümmte Teil der Bahn der Kette mit Karburierungsbehandlung benutzt dass er fest und Abnutzung-Widerstehen ist. Kette des doppelten Stranges wird für die Kraftübertragungskette benutzt, und mechanische Sicherheit, mechanische justierbare Kupplung und variabler Frequenzmotor werden auf das Kettenrad eingestellt.
2-3 Sätze der Ansteuersysteme der Kette werden in der ganzen Linie benutzt, um synchron gefahren zu erhalten, um den Kettenlauf glatt zu machen. Selbstkompensierender Spanngang, synchrones stepless Geschwindigkeitsregulieren des Frequenzumsetzers kann in der zuverlässigen Operation sein.
| 01 |
Gesamtlänge der Kette
|
Länge: about310m
|
| 02 |
Ganz-spuriges betätigendes Gerät
|
1.5KW * 3 Sätze
|
| 03 |
Spanngang
|
1 Satz
|
| 04 |
Fahrgeschwindigkeit
|
Standardproduktionsgeschwindigkeit 1.5m/min (Kettenfahrgeschwindigkeit 1.0-2.0m/min, stepless und justierbare)
|
| 05 |
Bahnstand
|
Vierkantrohr: 150*150*δ3.5
|
| 06 |
Betätigendes Gerät
|
Gestalt
|
Vierkantrohr: 50X2mm
|
|
Motor/Geschwindigkeitsreduzierer
|
Variabel-Frequenzdreiphasenmaschine: 1.5KW-4P
|
|
Kettenrad
|
Gegossener Stahl
|
|
Quantität
|
3 Sätze
|
| 07 |
Art und Spezifikation der Kette
|
Art
|
XF400.80 (Querbahnkette, Querschnitt 115*47)
|
|
Neigung
|
T=200*2 Millimeter |
|
Einzelriemenlast
|
30KG |
|
Methode der Schmierung
|
1 Satz der automatischen Ölenmaschine
|
|
Art des Spannens
|
1 Satz des Schwerdurchschlagsspanners
|
| 08 |
Aufhänger
|
Einmal Aufhänger (Drehaufhänger): 1200 PC
|
2,3 Kaskadenvorbehandlung und Stützsystem:
Modus der Vorbehandlung: Kaskade (Dusche die Werkstücke mit gut-verteilter Kaskade durch Becken)
Kaskadenvorbehandlung hat Vorteile, wie folgt:
1, Kaskadenvorbehandlung: gebildet vom AquaSammelbehälter, Zelt (Werkstückkanaleinschließung), Prozessschindel, Wasserzirkulationssystem (Wasserpumpe, -heizung)
2, die aufgetragene pp.-Plattenstruktur können in einer langen Nutzungsdauer sein und haben einen hartnäckigen Widerstand zur Korrosion, dass häufige Wartung unnötig ist.
3, die Kaskade, die durch Becken gebildet wird, können die Werkstücke duschen, die von der Spitze zur Unterseite gut-sind, und die Werkstücke können vollständig gesäubert werden, dass die Ebenheit der Oberflächenbehandlung zu den Produkten sehr hoch ist.
4, hat es die Funktion des Sediments und Filtration des Wasserbehälters. Nachdem der Schmutz weg von der Oberfläche von Werkstücken gewaschen ist, kommt er nicht wieder zurück. So ist der Sauberkeitsgrad an Werkstückoberfläche höher als Immersion. Verglichen mit Immersion, ist die Kapazität des Wasserkanals klein, ist Hitzeschaden weniger und die Bodenfläche, die durch Ausrüstungen besetzt wird, ist klein.
|
Nein.
|
Name
|
Technische Spezifikation
|
| 01 |
Vorbehandlungsprozeß
|
Bearbeitungsstationen: 9
|
|
Auftrag der Verarbeitung: Waschen 1 vor-abfettendesHauptentfettungs washing2, das3 chromierendeReinigung 6 (reine Wasserreinigung wäscht) der Reinigung 5 der Reinigung 4
|
| 02 |
Grenzmaß
|
Gesamtlänge: 35.00m
|
|
Grenzmaß des Zeltes: L17500*W2200* H9580mm
|
|
Unterer AquaSammelbehälter: H950*W1500 mm*L.
|
| 03 |
Installierte Energie
|
65KW |
| 04 |
Wärmequelle
|
Dampf: 350 tausend kilocalories/h
|
| 05 |
Wasserverbrauch
|
Brauchwasser: 4M3/h
|
|
Reines Wasser: 4.5M3/h
|
| 06 |
Abwasserentladung
|
<8M3/h |
|
Anmerkung: wegen der unterschiedlichen Nachfrage des Vorbehandlungsprozesses, sollte der Modus der Vorbehandlung vom Kunden bestätigt werden
|
Anweisung der Vorbehandlungsstruktur:
|
Nein.
|
Name
|
Anweisung
|
| 01 |
Wasserbehälter
|
Quantität: 9 Sätze
|
|
Behältermaterial: Platte &15mm pp.
|
|
Unterer Stand: Stahlkanal 10#/A3
|
|
Entfernbarer Kopf: Platte &10mm pp.
|
| 02 |
Seitenplatte und Kopfplatte des Zeltes
|
Seitenkonsolen der Halle: mehrschichtiger zusammengesetzter hochfester korrosionsbeständiger weicher Vorhang PVCs |
| Dach der Halle: 15.0mm pp. verschalen |
|
Hauptrahmen des Zeltes: flaches Rohr 120*40*3.0mm/A3,120*80*3.0mm/A3, Stahlkanal 8#/A3
|
| 03 |
Verarbeitung der Schindel und der Endplatte
(Nutschindel)
|
Material der Schindel: Platte &10mm pp.
|
|
Das H1.8m-Tricktor, das auf der Unterseite der Schindel, das Material konfiguriert ist, ist Platte &10mm pp.
|
|
Zwei-Schichtschindel wird mit Weichgummiplatte im Bereich von Ausgängen und von Eingängen im Falle des Badlösungsüberlauf geladen
|
|
Dodge-Tor geladen mit Weichgummiplatte auf der Unterseite der Schindel im Falle der Badlösungslenkung
|
| 04 |
Kaskadenbecken
|
Quantität: 36pcs
|
|
Material: Platte &10mm pp.
|
|
Entfernbar-artiger Entwurf: der Abstand der Kaskade kann entsprechend verschiedenen Werkstücken justiert werden
|
| 05 |
Verteilendes System der Badlösung
|
Jede Bearbeitungsstation wird mit einem Satz des verteilenden Systems der Badlösung, 9 Sätze insgesamt ausgerüstet
|
|
Konstitution des verteilenden Systems der Badlösung: Pumpe des verteilenden Wassers, Filtersieb, Rohrleitung und Regelventil, usw.
|
|
Korrosionsbeständiges Pumpenmaterial: Pumpe der Legierung MHB4
|
|
Material des Badlösungsfiltersiebs: Nylonfiltersieb
|
|
Rohrleitung, Ventilmaterial und Unterstützung: PVC-Rohr und PVC-Ventil
|
|
Linie Druckentdeckung und -steuerung: Druckmessgerät 0-4kg/cm2, Φ80mm
|
| 06 |
Wasseraufladungssystem
|
Strömungsmesser wird für den Vorseparationsbehälter benutzt, Entfettungsbehälter und Chromierenbehälter, um Wasser regelmäßig ergänzen zu steuern
|
|
Automatisches Auffüllen- mit Wassergerät wird für ausspülenden Behälter benutzt
|
|
Material der Auffüllen- mit Wasserrohrleitung und Ventil innerhalb der Ausrüstungen: PVC-Rohr und PVC-Ventil
|
|
Automatisches Auffüllen- mit Wasserventil: Edelstahlschwimmerventil
|
|
Material: Edelstahl 316L
|
| 07 |
Sammelsystem
|
Überlauf des Behälters 8# (Reinigung) zum Behälter 7#, Überlauf des Behälters 7# (Reinigung)
|
|
Überlauf des Behälters 6# (Behälter chromierend)
|
|
Überlauf des Behälters 5# (Reinigung) zum Behälter 4# (Reinigung), Überlauf des Behälters 4# (Reinigung)
|
|
Überlauf des Behälters 3# (Hauptentfettung), 2# Überlauf des Behälters (vor-Entfettung)
|
|
Behältersammelinnere und Außenseite und Abblaserohr: PVC pipeΦ60
|
| 08 |
Kanalisationssystem
|
9sets insgesamt
|
|
Abblaserohr: 1 eingestellt in jeden Behälter, 9 Sätze insgesamt
|
|
Material des Abblaserohrs: PVC-Rohr Φ75
|
|
Material des Schlammausblaseventils: PVC-Ventil
|
| 09 |
Auspuff draindown System
|
Dürrenfan: 2 Sätze
|
|
Energie: 3.0KW
|
|
Material des Luftschlauches: PVC
|
| 10 |
Nutgesichtsgitter
|
Entfernbares Gitter ist für Wartung bequem
|
|
Zerreibenmaterial: Fiberglas
|
| 11 |
Plattform und Leitschiene
|
Gesamtlänge: 36.0m
|
|
Spitzeninstallationsplatfor und -leitschiene sind für die Justage des Kaskadenbeckens bequem
|
|
Plattform: 2m/A3 riffled Stahlplatte. Leitschiene: Vierkantrohr 40*20/A3
|
| 12 |
Wartungsleiter
|
Quantität: 1 Satz
|
|
Material: Vierkantrohr 80*40/A3, Vierkantrohr 30*30/A3
|
Ausrüstungen und Konfigurationen im Prozessabschnitt der Vorbehandlungwasserpumpe und -unterstützung:
| |
Station
|
Name
|
Konfiguration des Wasserbeckens und der Wasserpumpe
|
Hauptrohrleitung
|
Filtersieb
|
| 1# |
Reinigung 1
|
Quantität des Kaskadenbeckens: 2 PC
|
Rohr PVC-¢75
|
Chemisches Nylonstandardfiltersieb
|
|
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
|
Art der Wasserpumpe: 65FCHB20S, Metallantiseptische Pumpe
|
|
Parameter der Wasserpumpe: P=4kw, Q=30M3/h/, H=20M.
|
|
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
2# |
Vor-Entfettung
|
Quantität des Kaskadenbeckens: 6 PC
|
Rohr PVC-¢110
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 100FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=11kw, Q=100M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
3# |
Hauptentfettung
|
Quantität des Kaskadenbeckens: 8 PC
|
Rohr PVC-¢110
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 100FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=11kw, Q=100M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
4# |
Reinigung 2
|
Quantität des Wasserbeckens: 2 PC
|
Rohr PVC-¢75
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 65FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=4kw, Q=30M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
5# |
Reinigung 3
|
Quantität des Kaskadenbeckens: 2 PC
|
Rohr PVC-¢75
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 65FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=4kw, Q=30M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
6# |
Chromieren
|
Quantität des Kaskadenbeckens: 8 PC
|
Rohr PVC-¢100
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 100FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=11kw, Q=100M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
7# |
Reinigung 4
|
Quantität des Kaskadenbeckens: 2 PC
|
Rohr PVC-¢75
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 65FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=4kw, Q=30M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
8# |
Reinigung 5
|
Quantität des Kaskadenbeckens: 2 PC
|
Rohr PVC-¢75
|
Chemisches Nylonstandardfiltersieb
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 65FCHB20S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=4kw, Q=30M3/h/, H=20M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
9# |
Reinigung 6 (reine Wasserreinigung)
|
Quantität des Kaskadenbeckens: 2 PC
|
Rohr PVC-¢75
|
|
| |
Ausgerüstet mit Pumpe des verteilenden Wassers: 1 Satz
|
| |
Art der Wasserpumpe: 80FCHB15S, Metallantiseptische Pumpe
|
| |
Parameter der Wasserpumpe: P=5.5kw, Q=40M3/h/, H=15M.
|
| |
Wassersammeltank (Behälter des verteilenden Wassers): 1 Satz
|
| |
Wasserpumpenhersteller
|
Jeika
|
| |
|
|
|
|
|
|
|
2,4 Satz des FeuchtigkeitsTrockenofens 1
Technische Eigenschaften und Funktionen:
FeuchtigkeitsTrockenofen wird für das Trocknen des Aluminiumprofils nach Vorbehandlung benutzt, die bedeutet, dass die Weisen updraught und des Untenschusses der erhitzten Luftumwälzung verwendet werden, um Aluminiumprodukte zu trocknen. Außerdem im Entwurf, bildet die Heißluft eine Art starker Konvektionsstrom, damit es den Luftschleier gibt, der innerhalb des Ofens gebildet wird, der Zweck diesem ist, den Überlauf der Hitze zu verringern. Die Rahmenkonstruktion hat eine gute Starrheit und wenig Wärmeverlust, dass sie energiesparend ist.
Es gibt kein Schutzgeländer auf die Oberseite des Ofens, und sie hat sich mit einem Leiterstand für das Personal ausgerüstet, das es einfach für Wartung macht.
Heißluftgebläse wird auf die Oberseite des Ofens eingebettet, angeschlossen durch die Bolzen und Schrauben, luftgekühlt, der für Wartung und Ersatz bequem ist.
Die Abdeckung des Luftkamins ist eine entfernbare kratzende Platte mit einem Zugangsatz, der für den Ofen nach innen klären bequem ist.
|
Nein.
|
Name
|
Technische Spezifikation
|
| 01 |
Betriebstemperatur
|
80-90℃, maximales 100℃
|
| 02 |
Temperaturanstiegzeit
|
﹤45min |
| 03 |
Temperaturdifferenz zwischen Ofenwand und Raum
|
﹤15℃ |
| 04 |
Temperaturdifferenz im Werkstückbereich
|
﹤+5℃
|
| 05 |
Zeit des Trockners
|
8-10 Minute |
|
Trockene Bedingung: für das erste trocknende Werkstück, nachdem Wasser fallen gelassen worden ist (Aluminiumprodukte)
|
| 06 |
Grenzmaß
|
L9480*W2385*H9280 Millimeter. |
| 07 |
Streckenlänge innerhalb des Ofens
|
Ungefähr 19m
|
| 08 |
Modus der Temperaturüberwachung
|
Heizluftumwälzung, automatische Temperaturüberwachung
|
| 09 |
Energie
|
direkt erhitzt durch Erdgas
|
| 10 |
Installierte Energie
|
﹤13KW |
| 11 |
Exit&entrance des Werkstückes
|
Größe: W400*H8300mm
|
| 12 |
Spant innerhalb des Ofens
|
Galvanisierte Bolzen zusammengebaut und angeschlossen
|
| 13 |
Außenfläche des Ofens
|
Standvierkantrohr wird mit rostfestem primer+blue-Deckanstrich, Brettoberfläche beschichtet: Grundfarbe
|
Strukturspezifikation:
|
Nein.
|
Name
|
Anweisung
|
| 01 |
Seitenplatte des Ofens
|
Hauptteilrahmen: flaches Rohr 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Isolierschicht: Standardfelsenstrahl und Tischlerplatte, Stärke: externes &150mm (umhülltes Blech der Farbe &0.8mm/A3, innerhalb des Zinkblechs &0.8mm/A3).
|
|
Gewicht Steinwolle: 100K
|
| 02 |
Endplatte des Ofens
|
Hauptteilrahmen: flaches Rohr 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Isolierschicht: Standardfelsenstrahl und Tischlerplatte, Stärke: externes &150mm (umhülltes Blech der Farbe &0.8mm/A3, innerhalb des Zinkblechs &0.8mm/A3).
|
|
Gewicht Steinwolle: 100K
|
| 03 |
Heißer Lufteinlass des Ofens
|
Hauptteilrahmen: flaches Rohr 70*70*2.0mm/A3,30*40*2.0mm/A3
|
|
Innere Platte: Zinkblech &1.0mm/A3
|
| 04 |
Ofenspitze
|
Crossgirder der Ofenspitze: flaches Rohr 200*100*4.0mm/A3, Winkeleisen 40*40*4.0mm/A3
|
|
Entwurfsfanständiger wohnsitz: zusammengebaut durch das Eisen des Winkels &6mm/A3 und 7#, bequem für Wartung.
|
|
Isolierschicht: 150 mm100K-Steinwollebrett
|
|
Spitzenklemmplatte: innerhalb &1.0mm-/zincblattes externes &1.0mm/A3.
|
| 05 |
Grundplatte
|
Untere Klemmplatte: Zinkblech &1.0mm/A3
|
|
Isolierschicht: 50 mm100K-Steinwollebrett
|
|
Innerer Rahmen: Winkeleisen 25*2.5
|
| 06 |
Heizsystem
|
Herd: Hitze-widerstehendes rostfreies Blatt &2.5mm, Flanschverbindung, bequem für Demontage
|
|
Herdverbindungsflansch: Hitze-widerstehende Stahlplatte &8.0mm/Q235
|
|
Brenner: Satz BG400 1
|
| 07 |
Heißluftgebläse
|
Luftgekühlter Schaufelentwurfsfan, Temperaturwiderstand 250℃
|
|
Motor: 3KW
|
|
Fluss: ﹥12500M3/H
|
|
Voller Druck: 230Pa
|
|
Quantität: 3 Sätze insgesamt
|
| 08 |
Lüftungsgitter der Ofenunterseite
|
Flaches Eisengitter des Feuerverzinkens
|
|
Verzinken Sie Platte, Winkeleisen 25/A3
|
| 09 |
Leiter
|
Hauptteilrahmen: Vierkantrohr 80*40*2.5mm/A3
|
|
Leiterstandleitschiene: flaches Eisen 40mm*&4.0mm
|
|
Leiterstandschritt: Vierkantrohr 30*30*2.0mm/A3
|
| 10 |
Leitschiene der Ofenspitze
|
Leitschienenhöhe: 1100 Millimeter
|
|
Flaches Rohr: 40*20*1.5mm/A3
|
| 11 |
Kaminluftschlauch
|
&0.8mm galvanisierte Blattwickelfalzrohr
|
| 12 |
Zugang
|
Quantität: 1 Art
|
|
Material: Standvierkantrohr 120*40*3.0mm/A3, Isolierschicht: Steinwolle 15
|
2,5 Sprühsystem des automatischen elektrostatischen Pulvers
Eigenschaftsbeschreibung:
Rollenfensterladen-Pulver-Sprühsystem wird für das vertikale Pulversprühen des Aluminiumprofils gekennzeichnet, und die Form der Beförderung der Kette innerhalb des Sprühraumes ist V, in dem mit Aufhängerumkehrungsgang im Zwischenpunkt ausgerüstet wird. Werkstück kann sich für Punkt 180°intermediate drehen, und die Farbspritzpistolen auf dem Aufzug werden in V. Workpieces werden bewegt auf den Aufzug vereinbart, in dem Farbspritzpistolen durch die Beförderung der Kette ausgerüstet werden. Farbspritzpistolen können Pulver zu den Werkstücken von einer Seite sprühen, und wenn die Werkstücke auf das mittlere Teil von v-Bahn durch Umkehrungsgänge sich bewegen, dreht sich es für 180°. So können zwei Seiten von Werkstücken in das Einzelpulversprühzimmer gesprüht werden. Zwei Sätze Pulversprühräume werden nebeneinander vereinbart, und es gibt einen Satz des Aufhängerrotationsgerätes, das zwischen zwei Sprühräume installiert ist, man wird verwendet, um das Vorderseite zu sprühen und dreht sich für 180°, bevor man zum anderen Sprühraum geht. Das andere wird verwendet, um die Rückseite zu sprühen damit, dass beide Seiten gesprüht werden können.
Die Luft im Sprühbereich kann von den vertikalen Gelenken des Luftzugfasses Sprühraumes entladen werden. Luftzugfaß Pulversprühraum wird mit Wirbelsturmrecovery-system verbunden. Sich hin- und herbewegendes Pulver im Sprühbereich kann durch Wirbelsturmrecovery-system aufbereitet werden. Und das superfine Pulver kann durch das Filterrecovery-system aufbereitet werden. Die automatischen Rollenfensterläden können beim Farben im Pulversprühraum schnell ändern einziehbar sein. Außerdem kann das Problem der Querfarbe auch effektiv vermieden werden. Grundplatte ist auf die Unterseite des Pulversprühraumes, das Pulver zu sammeln installiert, das heraus im Falle des Abfalls und der Verschmutzung gegossen wird.
Rollenfensterladengerät:
Kernrohr-Luftzugsystem wird mit Zyklonenscheider angeschlossen, und der Entwurf des Rollenfensterladens wird verwendet, dass es bequem ist, Farben zu ändern. Außerdem mit dem elektrodynamischen automatischen rollenden Fensterladen und dem Teil des Kernrohrs, das mit einer Laufkatze ausgerüstet wird, um Pulver aufzuräumen, ist er schnell, das Pulver im v-Loch des Kernrohrs zu säubern.
|
Nein.
|
Name
|
Anweisung
|
| 01 |
Grenzmaß
|
L4300×W2300×H9600mm |
| 02 |
Luftzugkernrohr
|
Material: Rolle der Stahlplatte 3/A3
|
|
Beschichtung: Epoxidfarbeninnere, Deckanstrich der Rostschutzfarbe outside+blue
|
| 03 |
Hauptteilseitenständer
|
Vierkantrohr 120×3mm
|
| 04 |
Spitzen- und unterer Stand
|
Vierkantrohr 60×2mm, Vierkantrohr 120×80×3mm/A3
|
| 05 |
Durchgang und Leitschiene
|
Unterseite des Durchgangs: Zink-überzogenes Gitter, unterer Stand: Vierkantrohr 60×2mm/A3
|
|
Leitschiene: Vierkantrohr 40×20×1.5mm/A3
|
| 06 |
Rollenfensterladenrollen
|
Länge: Sätze L2200MM*2
|
|
Material: galvanisiertes Rohr
|
|
Antriebsmotor der Rollenfensterladen-Rollen: 0.37KW
|
| 07 |
Coretube-Pulverreinigungslaufkatze
|
1 Satz
|
| 08 |
Rollenfensterladen-Vorhang PU
|
2 Rollen
|
| 09 |
Drückende Platte
|
2 Sätze
|
| 10 |
Gemeinsamer Luftschlauch
|
2mm /A3 Rolle, 1 Reihe
|
Wirbelsturmkonfiguration:
Dieses wird für die Wiederverwertung des Staubes in der Luft des Pulversprühraumes verwendet, und die Wiederfindungsrate ist ﹪ 95-98. Sie hat an das Kernrohr des Sprühraumes im Eingang angeschlossen, und der Ausgang wird an den Eingang des Filters angeschlossen. Der gesammelte Staub kann durch peristaltisches Ventil aufbereitet werden und in Filter- und Pulverfaß gepumpt werden.
|
Nein.
|
Name
|
Anweisung
|
| 01 |
Grenzmaß
|
Hauptteil: 2500×2500×11600mm
|
|
Fasskörper Ø1530×7600mm
|
| 02 |
Auspuffrohr
|
Angeschlossen an den Luftschlauch des Sprühraumes: Stahlplatte 2mm/A3 roller+screw-thread galvanisierte Luftschlauch
|
|
Angeschlossen an den Luftschlauch des Filters: galvanisiertes Blatt: 1.0mm, gewundenes Rohr
|
| 03 |
Wirbelsturmkörper
|
Material: 3mm/A3 Stahlplatte, Rolle
|
|
Modus der Oberflächenbehandlung: Epoxidfarbeninnere, Deckanstrich der Rostschutzfarbe outside+blue
|
| 04 |
Hauptteilstand
|
Hauptteilstand: Vierkantrohr 120×80×2.5mm
|
|
Seitenständer: Vierkantrohr 80×40×2.5mm
|
|
Örtlich festgelegte Plattform des Wirbelsturmfasskörpers: Vierkantrohr 60×60×2.5mm
|
| 05 |
Abdeckung der Wartungsplattform
|
Karierte Platte 2mm/A3
|
| 06 |
Leitschiene
|
Leitschienenhöhe: 1100 Millimeter
|
|
Vierkantrohr: 40×20×1.5mm/A3
|
| 07 |
Leiter
|
Quantität: 1-teilig
|
|
Schrittmaterial: Vierkantrohr 30×1.5mm/A3
|
| 08 |
Peristaltisches Pulver, das Rohr übermittelt
|
2 Sätze
|
|
Art und Marke: DN80,
|
|
Pulver, das Rohr übermittelt: kariertes Rohr L=5
|
|
Steuermodus: Steuerung PLC
|
Filterelement-Staubabsaugungsgerät:
Eine kombinierte Polyester-Filtertüte wird angenommen, ist die Wiederfindungsrate des Staubes über 99,99%, und die Abgasemission ist kleiner als 0.04MG/M3. Eine entfernbare Revisionstür wird auf die Oberseite des Filters zum Vorteil der Wartung und der Inspektion eingestellt. Ein automatisches Ablassventil mit Motorantrieb wird auf die Unterseite eingestellt, um die Energie der Arbeit freizugeben.
|
Nein.
|
Name
|
Anweisung
|
| 01 |
Grenzmaß
|
Hauptteil des Filters: L2060×L2060×H6600mm
|
|
Installationsplattformunterstützung des Entwurfsfans: L2060×1800×5400mm
|
|
Hauptmaterial von Unterstützungen: Vierkantrohr 120×80×2.5mm/A3
|
| 02 |
Hauptteil
|
Externe Abdeckung: Platte 3m/A3
|
|
Hauptmaterial des inneren Rahmens: Vierkantrohr 80*40*3.5 und Vierkantrohr 40×40×2.5mm/A3
|
| 03 |
Abluftventilator
|
Zentrifugaler Fan
|
|
Energie: 55KW
|
|
Windmenge: 26000M3/H
|
| 04 |
Gemeinsamer Luftschlauch
|
Schraubengewindezinkrohr: ∮0.8mm-/zinkblech
|
|
LuftSchlauchstutzen: Stahlplatte 6/A3
|
| 05 |
Blasenrohr
|
Nahtloses Stahlrohr: Φ219mm
|
|
Stahlkanal 10#
|
| 06 |
Elektromagnetisches Ventil
|
Impulsmodus: G1.5“
|
|
Quantität: 25pcs
|
| 07 |
Zurückströmen des Rohres
|
Quantität: 25pcs
|
|
Material: Zinkrohr installiert und geschweißt
|
| 08 |
Filtertüte
|
Spezifikation: Standard-Polyester-Filtertüte φ230×3000 Millimeter
|
|
Quantität: 100pcs
|
|
Filterfeinheit
|
|
Filtertüte-Anordnungsform: integriert-artige rechteckige Reihe 1×2
|
| 09 |
Überschüssige Pulveremission
(versiegelte auf der Unterseite)
|
Vakuum und lokalisierter automatischer Satz des Ablassventils 1
|
|
Energie: 1.1kw
|
|
Art der Funktion: unterbrochen, PLC-selbsttIMING-Schadstoffbegrenzung
|
| 10 |
Reisender Blockwagen des überschüssigen Pulvers
|
Quantität: 1 Satz
|
|
Material: Vierkantrohr 60×40/A3
|
| 11 |
Impulsprüfer
|
PLC |
| 12 |
Überprüfung der Leiter
|
Kombinierte Art und integriert, Material der Leiter (Schritt): Vierkantrohr 40×40/A3
|
Elektrodynamisch-artiger austauschender Aufzug:
Technische Beschreibung:
- Effektive Reise: 7600MM
- Die maximale Fahrgeschwindigkeit: 630mm/s
- Eingestellter hoch-niedriger Anschlaggrenzschutzschalter, sammeln Fehler an, um das System zu korrigieren
d., Quantität verfügbar Farbspritzpistolen ausrüsten: 24pcs
e. Abnutzung-widerstehende t-Standardbahn und Abnutzung-widerstehender Führerflaschenzugkombinationsentwurf, die die Eigenschaften der starken Stabilität und der langen Nutzungsdauer haben.
f. Deutsch-gemachte Produkte werden als Unterstützung zu den Schlüsselkomponenten, wie Geschwindigkeitsreduzierer, Motor und PLC, etc. benutzt.
g. Doppel-Versicherungsmaschinerie-Sicherheitsentwurf von und es stellen sich automatisch, wenn es geschlossen wird, Menschlichcomputerschnittstelle werden zentralisiert zu funktionierender Steuerung zurück.
|
Nein.
|
Name
|
Strukturspezifikation
|
| 01 |
Grenzmaß
|
L815×W572×H10500mm |
| 02 |
Hauptteil
|
Interner Rahmen: Vierkantrohr 120×60×3.5mm
|
|
Externes versiegelndes Brett: A3 Brett, Stärke ist 2mm
|
|
Führungsschiene: Standardt-Bahn
|
|
Grundlage: starke Stahlplatte 15MM
|
| 03 |
Anhebende Laufkatze
|
Führerflaschenzug: Maschinelle Bearbeitung des Ende N66
|
|
Gestalt: Stahlplatte installiert und geschweißt
|
|
Antriebskette: 5 Ketten auf triplex Reihe
|
| 04 |
Bob-Gewichtslaufkatze
|
Führerflaschenzug: Maschinelle Bearbeitung des Ende N66
|
|
Gestalt: Winkeleisen
|
|
Bob-Gewichtskette: 5 Ketten auf doppelten Reihen
|
|
Büschelgewicht: umpty
|
| 05 |
Führungslager
|
NACHI |
| 06 |
Gangmotor
|
Energie: 2.2KW
|
|
Hersteller: Deutscher NÄHEN
|
| 07 |
Kanonenrohr und Gewehrständer
|
A3 Baustahl, 1 Satz
|
| 08 |
Caterpillar-Kette
|
Technik Plastikkette, Art W250
|
| 09 |
Staubdichtung
|
Nylonhaarbürste
|
| 10 |
Fahrsteuerung
|
Kodierer und Siemens PLC
|
| 11 |
Geschwindigkeitsregelung
|
Frequenz converter+PLC
|
| 12 |
Fehlerkorrektur
|
1 Art
|
2,6 Pulver, das Ofen kuriert
(A) technische Eigenschaft und Funktion:

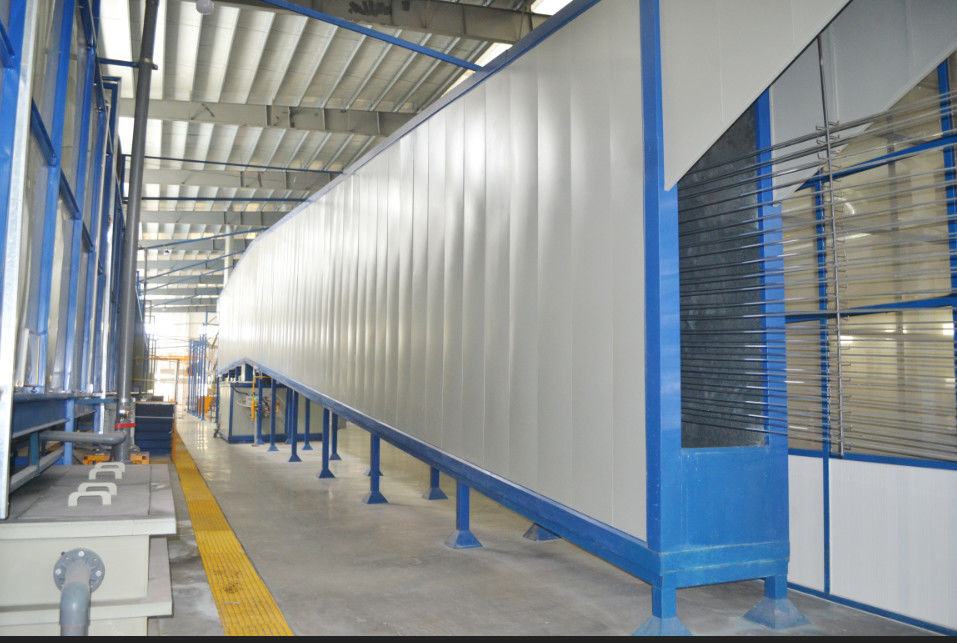

Das Pulver, das Ofen kuriert, wird benutzt, wenn man Aluminiumprofil kuriert, nachdem es mit Pulver gesprüht hat. wird erhitzte Luftumwälzung des Oben-Entwurfs und des Untenschlages angenommen, um das Aluminiumprodukt zu kurieren und zu sprühen und den Windschirmbereich und -pulver Bereich kurierend zu machen, unabhängig zu funktionieren und folglich nach innen lässt Ausgang und Einlass von der Ofenform ein Luftschleier den Hitzeüberlauf verringern. Einzigartiges tragendes Windsystem im kurierenden Bereich macht Lufttemperaturinnere vom Ofen einheitlicher, der für das Kurieren und das Planieren des Pulvers einfach ist. Rahmenkonstruktion hat nette Starrheit, weniger Wärmeverlust, und ist energiesparend.
Die Spitze des Ofens wird mit Schutzgeländer und Leiterstand für Personalgebrauch ausgerüstet, die zur Wartung förderlich sind.
Obere Abdeckung des Windschirm- und -luftkamins nimmt trennbaren kratzenden Platten- und SatzZugang an, die förderlich sind, den inneren Ofen zu klären.
|
Nein.
|
Name
|
Technische Spezifikation
|
| 01 |
Betriebstemperatur
|
200℃ |
| 02 |
Grenzmaß
|
L9480*W6410*H9280 Millimeter. |
| 03 |
Temperaturdifferenz zwischen Ofenwand und Innen |
﹤15℃ |
| 04 |
Temperaturdifferenz im Werkstückbereich |
≦+5℃ |
| 05 |
Aushärtungszeit
|
Minute 22 |
| 06 |
Kettengeschwindigkeit entworfen
|
2,0 m/min (nationales Standardwerkstück, Wandstärke ist 1.0mm Aluminiumprofil)
|
| 07 |
Temperaturanstiegzeit
|
≦45min |
| 08 |
Streckenlänge des Ofens nach innen
|
41+15meter
|
| 09 |
Temperaturüberwachungsmodus
|
Erhitzte Luftumwälzung und automatische Temperaturüberwachung
|
| 10 |
Energie
|
Erhitzt direkt durch Erdgas
|
| 11 |
Installierte Energie
|
﹤27KW |
| 12 |
Werkstückausgang und -einlaß
|
Maß: W400*H8300mm
|
| 13 |
Spant des Ofenkörpers
|
Galvanisierter Bolzen zusammengebaut und angeschlossen
|
| 14 |
Außenfläche des Ofenkörpers
|
Standvierkantrohr wird mit rostfestem blauem Deckanstrich primer+, Brett gespritzt: Primärfarbe
|
(b), Strukturspezifikation:
|
Nein.
|
Name
|
Anweisung
|
| 01 |
Seitenplatte des Ofens
|
Hauptteilrahmen: flaches Rohr 120*40*3.0mm/A3, 120*40*3.0mm/A3
120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Isolierschicht: Stärke der Standardfelsenstrahlntischlerplatte ist &150mm (externe Platte der Farbe &0.8mm/A3, interne Platte des Zinks &0.8mm/A3).
|
|
Gewicht Steinwolle: 100K
|
| 02 |
Endplatte des Ofenkörpers |
Hauptteilrahmen: flaches Rohr 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Isolierschicht: Stärke der Standardfelsenstrahlntischlerplatte ist &150mm (externe Platte der Farbe &0.8mm/A3, interne Platte des Zinks &0.8mm/A3).
|
|
Gewicht Steinwolle: 100K
|
| 03 |
Heißluftkamin des Ofens nach innen |
Hauptteilrahmen: flaches tube70*70*2.0mm/A3, 40*40*2.0mm/A3
|
|
Innere Platte: Platte des Zinks &1.0mm/A3
|
| 04 |
Mittlere Scheidewand des Ofenkörpers |
Hauptgestaltarbeit: flaches Rohr 70*70*2.0mm/A3,40*40*2.0mm/A3
|
|
Beleidigungsplatte: Stärke des Standardfelsenstrahls und -tischlerplatte ist &150mm.
|
| 05 |
Ofenspitze
|
Crossgirder der Ofenspitze: flaches Rohr 200*100*4.0mm/A3, Winkeleisen: 40*40*4.0mm/A3
|
|
Ständiger Wohnsitz des Entwurfsfans: zusammengebaut durch &6mm/A3 und Winkeleisen 7#, das für Wartung bequem ist.
|
|
Isolierschicht: Platte der Steinwolle 100K der Platte 150mm des Zinks &1.0mm/A3
|
|
Spitzenklemmplatte: interne &1.0mm-/zinkplatte, externe Platte &1.0mm/A3.
|
| 06 |
Grundplatte |
Untere Klemmplatte: Platte des Zinks &1.0mm/A3
|
|
Isolierschicht: Platte der Steinwolle 100K der Platte 50mm des Zinks &1.0mm/A3
|
|
Innere Rahmenkonstruktion: Winkeleisen 25*2.5
|
| 07 |
Heizungsystem |
Herd: hitzebeständige rostfreie Platte &2.5mm, Flanschformverbindung, die für Zerlegung bequem ist. |
|
Herdflanschverbindung: hitzebeständige Stahlplatte &8.0mm/Q235
|
| Brenner: BG550, Sätze 1 |
| 08 |
Heißluftgebläse
|
Luftgekühltes und Schaufelluftgebläse, Temperaturwiderstand ist 250℃
|
|
Motor: 3KW
|
|
Fluss: ﹥12500M3/H
|
|
Voller Druck: 230Pa
|
|
Quantität: 4sets insgesamt
|
| 09 |
Lüftungsgitter der Ofenunterseite |
Flacher Eisengrill des Feuerverzinkens
|
|
Verzinken Sie Platte, Winkeleisen 25/A3
|
| 10 |
Leiter
|
Hauptteilrahmen: Vierkantrohr 80*40*2.5mm/A3
|
|
Leiterleitschiene: 40mm*&3.0mm flaches Eisen.
|
|
Leiterschritt: Vierkantrohr 30*30*2.0mm/A3
|
| 11 |
Leitschiene der Ofenspitze |
Flaches Rohr: 40*20*1.5mm/A3
|
|
Leitschienenhöhe: 1100 Millimeter
|
| 12 |
Kaminluftschlauch |
&0.6mm-Zinkplattenspiralen-Luftschlauch
|
| 13 |
Zugang |
Quantität: 1 Satz
|
|
Material: Standvierkantrohr 120*40*3.0mm/A3, Isolierschicht: &150mm-Steinwolle
|
2,7 elektronisches Kontrollsystem
(a), Eigenschaftsbeschreibung:
(1) nimmt Fertigungsstraße zentralisiertes Schaltschrank an, um zu steuern, funktioniert durch Mensch-Maschine Schnittstelle, die von der unaufhörlichen Intuition und leicht von der Operation ist.
(2) Anzeige von des Kurierens von Ofentemperatur passend überwachen.
(3) Anzeige von Operationsstatus der Ausrüstung.
(4) stellt Schlüsselstellung der Fertigungsstraße Notausknopf ein, um Sicherheit zuzusichern.
(5) Hauptelemente und die Teile vorwählen den ursprünglichen Import oder mit-investierte Marke, die Nutzungsdauer verlängern und so senken Durchfallquote.
(6) Annahme des Kettenentwurfs- und TonlichtWarnungssystems, um plötzlichen Ausfall- und Komponentenschaden zu vermeiden.
(b) führte Konfiguration einzeln auf:
| Nein. |
Name
|
Anweisung
|
| 01 |
Elektrischer Schaltschrank
|
Pulversprühen der Platte A3
|
| 02 |
Touch Screen
|
10,4-Zoll-Farbe, Hersteller: Siemens
|
| 03 |
PLC |
Siemens
|
| 04 |
Frequenzumsetzer |
Mitsubishi
|
| 05 |
Temperaturüberwachungsmodul |
Siemens
|
| 06 |
D-/Amodul
|
Siemens
|
| 07 |
Temperaturfühler |
PT100 |
| 08 |
Auftragnehmer |
Schneider
|
| 09 |
Thermorelay |
Schneider
|
| 10 |
Trenner |
Schneider
|
| 11 |
Anzeigelampe |
Schneider
|
| 12 |
Knopf
|
Schneider
|
| 13 |
Elektrischer Draht und Kabel |
Produziert in Guangdong
|
| 14 |
Wireway |
Galvanisierte Platte, Vorbehandlungsteil ist Plastikdrahtnut
|
2,8 Energiequellen-Konfigurationsblatt:
Der größte Betriebsverbrauch (Bezugswert) von jedem alleinstehend, wann man das Pulver sprüht (nicht einschließlich hölzernes Korn)
| Nein. |
Ausrüstungsname |
Stromverbrauch
(Kw/h)
|
Druckluft
(m3/min)
|
Brauchwasserverbrauch
(T/h)
|
Erdgas
(m3/h)
|
| 01 |
Fütterung und Plattform und Ergänzungsaushaumaschine löschend |
4,0 |
|
|
|
| 02 |
Suspendierungsrohrleitung
|
6,0 |
0,5 |
|
|
| 03 |
Vorbehandlung (Heizungsofen ausgeschlossen) |
65,0 |
|
4,0 |
|
| 04 |
FeuchtigkeitsTrockenofen
|
12,0 |
|
|
30,0 |
| 05 |
Sprühen Sie Raum und Aufzug (1 Satz Konfigurationen) |
50,0 |
6,5 |
|
|
| 06 |
Kurieren des Ofens
|
24,0 |
|
|
50,0 |
| 07 |
|
|
|
|
|
|
Summe
|
161,0 |
7,0 |
4,0 |
80,0 |
|
Anmerkung: das oben genannte ist der größte InstallationsEnergieverbrauch, nicht einschließlich Verbrauch des Ofens, des Luftkompressors, der Farbspritzpistole, der Werkstattbeleuchtung und der Abwasseraufbereitung.
|
2,9 Ausrüstungsfarbzusammenpassendes Blatt:
Hauptausrüstungsfarbe, die in Fertigungsstraße sprüht
| Nein. |
Name
|
Anweisung
|
| 01 |
Ausrüstungshauptteil
|
Vorbehandlung: Platte-grauhaarige pp. überziehen (Primärfarbe); Plattenstandschnittmaterialpfaublau
|
|
Kurieren des Ofens: isolierende Platte-grauhaarige Farbplatte (Primärfarbe); isolierendes externes Standpfaublau des Plattenvierkantrohrs
|
| 02 |
Aufrechte und hängende Klammer
|
Pfaublau
|
| 03 |
Aufzug
|
Pfaublau |
| 04 |
Kettenbahn
|
Nacarat
|
| 05 |
Leitschiene |
Gelb
|
| 06 |
Elektrische Maschinen- und Outsourcingunterstützung
|
Primärfarbe
|
| 07 |
|
|
|
Anmerkung: das oben genannte ist das Farbzusammenbringen von Hauptausrüstungen. Beziehen Sie bitte sich auf relevante Bilder für andere.
|
3, Zuständigkeitsbereich(AusrüstungennichtimPreis, inusw.)ausführend
| Nein. |
Projektinhalt
|
Abteilung der Verantwortung
|
|
Käufer
|
Verkäufer
|
| 01 |
Werkstatt und Konfiguration |
Werkstatt, Boden der Werkstatt, Ausrüstungsbasis
|
√ |
|
|
Klopfen und Durchsickernwand und Dachspitze reparieren, usw.
|
|
Feuerbekämpfungs- und Belüftungsanlagen der Werkstatt
|
|
Vorbehandlung des Pools und des Antiseptikums
|
|
Vorbehandlungsabwasserkanal, Pool und Antiseptikum, usw.
|
| 02 |
Stromversorgung
|
Werkstattstromversorgung, vom Wandstromkasten zum elektrischem Kabinettrohr und -draht der verschiedenen Ausrüstung, etc. |
√ |
|
|
Werkstattbeleuchtung
|
|
Interne Verdrahtung und Trunking der Ausrüstung
|
|
√ |
|
Interner Stromkasten und elektrisches Kabinett der Ausrüstung
|
| 03 |
Wasserversorgung |
Wasserleitung der Werkstatt wird angeschlossen, um Übergabestelle Ausrüstungen zu wässern
|
√ |
|
|
Vorbereitung des reinen Wassers wird angeschlossen, um verbrauchenden Punkt von Ausrüstungen zu wässern
|
|
Interne Wasserleitung und Ventil, usw. der Ausrüstung
|
|
√ |
| 04 |
Wasserentwässerung
|
Eingebettetes Untertagerohr und Nut
|
√ |
|
|
Entwässerungsgraben und Abdeckung
|
|
Abwasseraufbereitung, usw.
|
| 05 |
Energie |
Versorgungsdepot und -rohrleitung der Energie (verflüssigtes Gas) |
√ |
|
|
Angeschlossen an den Ort der Ausrüstungsoperation
|
|
Dampf und Rohrleitung werden bis zur Ausrüstung verbunden
|
| 06 |
Luftkompression
|
Luftkompressor, abkühlende Ausrüstung und Rohrleitung
|
√ |
|
|
Angeschlossen, um zu leiten und Ventil von Ausrüstungen
|
| 07 |
Farbspritzpistole des elektrostatischen Pulvers |
PulverFarbspritzpistole und Kontrollsystem
|
√ |
|
|
Pulverisieren Sie Fass- und Pulverversorgungssystem
|
| 08 |
Andere
|
Pulverisieren Sie Sprühraum und Isolierungsraum
|
√ |
|
| Installieren Sie notwendige Wasserversorgung, Stromversorgung und Brennschneiden, usw. |
|
Entleerung und anhebende Werkzeuge, usw. auf dem Ausrüstungsgebiet
|
| Anmerkung: √ bezieht sich auf verantwortliche Partei |
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
