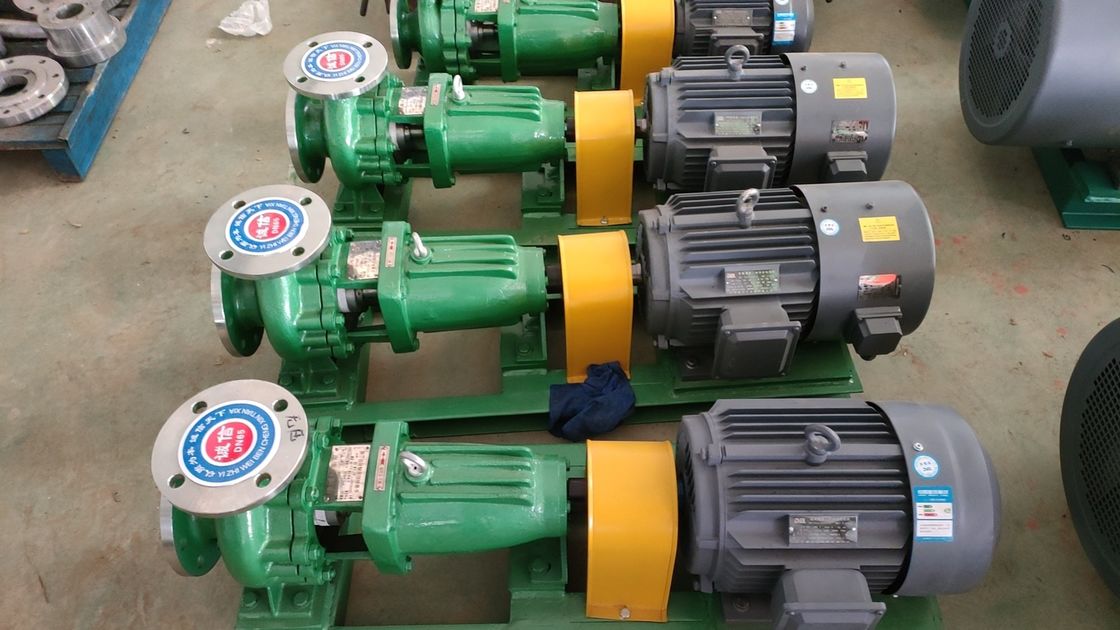

Kreiselpumpe-Reihe IHF 3KW mit Fluoroplastic-Pumpenkörper

IHF Zentrifugalpumpenreihe

Verwendungszweck des Produkts

Dieses Produkt ist weitgehend anwendbar bei Beikälten und Lackierungsprozessen in der Automobilindustrie; Elektrolyttransport bei der Schmelze von Nichteisenmetallen;Abwasserbehandlung, und Säurezufuhr im Ionenaustauschmembrankaustischen Soda-Projekt.

Betriebstemperatur: -20^.C-100^.C. Das ist...

Gestaltungsmerkmale

Die IHF-Zentrifugalpumpe ist nach internationalen Normen konstruiert.und die Drehräder- und Pumpenhülle werden mit Fluorplastlegierung, die in Metallinlagen eingewickelt ist, gepresst und geformtDie Schachtdichtung verwendet eine fortgeschrittene mechanische Dichtung von Rohren aus Wellrohr und der statische Ring besteht zu 99,9% aus Aluminium-Oxid-Keramik.Der dynamische Ring besteht aus Tetrafluor-Füllmaterial (oder anderen Materialien, die speziell für die besonderen Arbeitsbedingungen des Benutzers entwickelt wurden), die durch gute Korrosionsbeständigkeit, Verschleißbeständigkeit und Dichtungsleistung gekennzeichnet ist.

Struktur und Materialien

Durchmesser des Pumpeninlaufs < 150 mm

1. Pumpenkörper HT200 Auskleidung F46

2Fluorplast-Legierung

3, Dichtungsring Fluorkautschuk

4, Pumphaube HT200 Auskleidung F46

5, Maschinenversiegelungsdrüse 1Cr18Ni9Ti

6, mechanische Dichtung Siliziumcarbid, harte Legierung

7, Lagerbox HT200

8, Pumpenspindel 45^#Stahl

Durchmesser des Pumpen-Eingangs ≥ 150 mm

1, Pumpenkörper HT200 Auskleidung F46

2Fluorplast-Legierung

3, Dichtungsring Fluorkautschuk

4, Pumphaube HT200 Auskleidung F46

5, Impellermutter F46 Auskleidung 45^#Stahl

6, mechanische Dichtung Siliziumcarbid, harte Legierung

7, Achsläufe F46 Auskleidung 45^#Stahl

8, Pumpenspindel 45^#Stahl

Modellbedeutung

IH-Code für die internationale Standard-Serie chemischer Pumpen

F Das Material der Überströmungskomponente ist eine Fluorplastiklegierung

50 Der Durchmesser der Pumpenöffnung beträgt 50 mm

32 Der Durchmesser der Pumpe ist 32 mm

160 Der Nenndurchmesser des Drehers beträgt 160 mm

D Kurzer Code für die Stützungsstruktur

Teile

Die Schachthülle ist vom Schacht getrennt, was die Wartung erleichtert und die Nutzungskosten senkt.

Der Drehreiter ist vollständig aus Metall und mit Fluorplastik umhüllt, die Teile verformen sich nicht und funktionieren während des Betriebs stabil.

Der Pumpenkörper verwendet eine hochfeste Fluorplastikstruktur, die mit Gusseisen ausgekleidet ist, und die plastische Metalloberfläche verwendet eine spezielle verstärkte Struktur, die fest verbunden ist und sicherer zu verwenden ist.

Der Überlaufteil der Pumpenhülle ist gleichmäßig mit Fluorplastik ausgekleidet, hat eine einfache Struktur und eine bequeme Installation.
