550T/Month automatisierte Anodisierungslinie 380V - horizontaler Modus 415V

550 T/Monat Automatisierte Anodisierungsleitung 380 V - 415 V Horizontalem Modus

一Beschreibung

1Eine automatische Anodisierungsanlage ist ein umfassendes System, das für die effiziente und konstante Anodisierung von Metallteilen oder -bauteilen in einer industriellen Umgebung entwickelt wurde.

2Die automatische Anodisierungslinie beginnt typischerweise mit einer Vorbehandlung, bei der die Metallteile gereinigt und die Oberfläche vorbereitet werden.

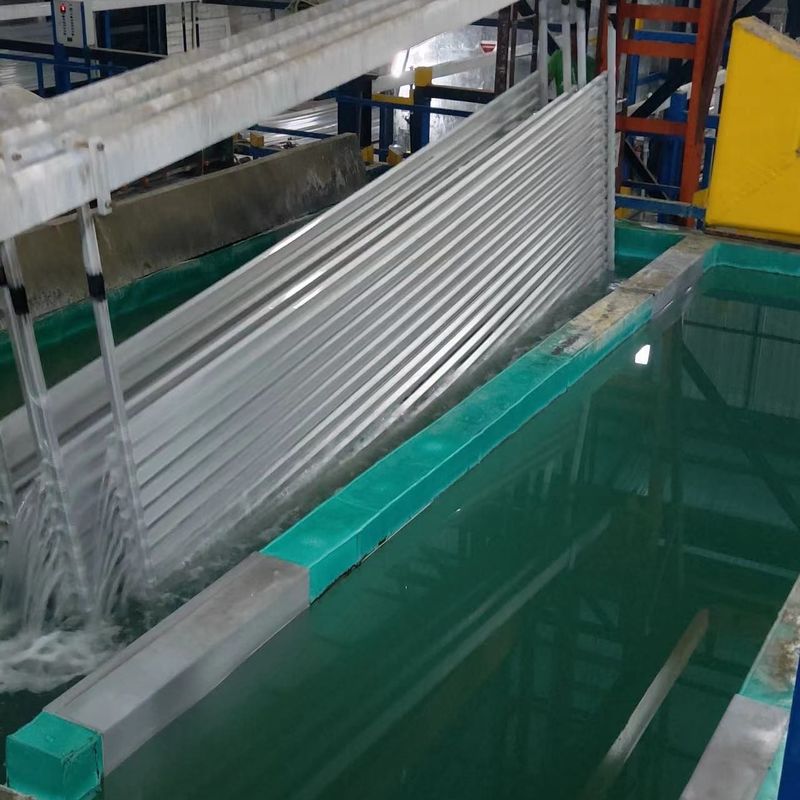

3Nach Abschluß der Vorbehandlung werden die Teile durch ein Fördersystem zu den Anodisierungstanks transportiert.

二. Konstruktionszustand

1. Legierung: Aluminium 6061 bis 6063 oder andere
2. Anodisierende Filmbildung:10 bis 12 μmMikron
3. Durchschnittliche Abdeckungsfläche: 400 m2/Tonne
4. Maximale Aluminiumprofillänge:6500 mm
5. Extrusionsquote: 2,5 kg/m2
6. Arbeitszeit/m: 300 d/m x 20 h/d = 600 h/m
7. Regalsystem: drei Befestigungen/Rack
8. Rackbetrieb: Mamual
9. Ausrüstungsnutzungsquote: 0.9
10. Stromversorgung: Wechselstrom 3-Phasen 380v 50hz
11. Steuereinfluss: AC220V 50Hz
12. Wasserversorgung: 2 kg/cm2·G
13. Heißer Dampf: 6 kg/cm2·G
14. Kompressorluft: 6 kg/cm2·G

三- Prozessbehälter

1. Entfettungsmittel [Freie Schwefelsäure180 ± 30 g/l] 1 Behälter
2. Alkalische Radierung[Frealkali 40 bis 60 g/l,Al3+ 30 bis 120 g/] 2 Behälter
3. Neutralisierung[Freie Schwefelsäure180 ± 20 g/l] 1 Behälter
4. Anodisierung [Freie Schwefelsäure140-180 g/l,Al3+≤20 g/l]3 Behälter
5. Farbstoff [Stanussulfat] 3 bis 8 g/l,Freie Schwefelsäure15-25 g/l, pH 0,8-1,2]1 Behälter
6. Durchschnittliche Temperaturdichtung [PH 5-6.5,Nickel-Ionen00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 Behälter

四.Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 2 Schießräume/Tank x 3 Tanks = 6 Schießräume
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 8 min
   (5) Gesamtzeit 30+8=38min

(6)Durchschnittliche Anodisierungsschicht: 0,36*0.77*1.3*30 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 2 Stücke/Tank x 1 Tank = 2 Stücke

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 38 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.

(Zwei Racks x drei Behälter x 60 Minuten/h) ÷ 38 Minuten x 600 Stunden = 5684 Jig (Racks)

2)Entwurf 44,3 m2^/Jeder Tank ist 88 m2 groß.
3)Flächenbehandlung/Jahr: 5684 jig (Rack) x 44,3 m2 /jig = 251801 m2

2. Gewicht der Anodisierung:
Monatliche Produktion: 251801m2÷400m2/T*0,9=566T₹ 550T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsgerechter: 15000A = 3 Einheiten
2) Chlorbehälter:100 m2/Tank × 80 A/m2÷0,9 = 8888 A/Tank

Farbkorrektur: 12000A = 1 Einheit

六Prozess-Chat

Beschreibung für UN

1) De = Entfettung

2) Rs = Spülen, HW Rs = Warmwasserspülen

4) AE = alkalische Ätzung

5) Ne =Neutralisierung

6)An = Anodisierung

7) Cl = Färbung

8) Sl = Dichtung

9)MU = Materialentladung

10) Pc = Verpackung
