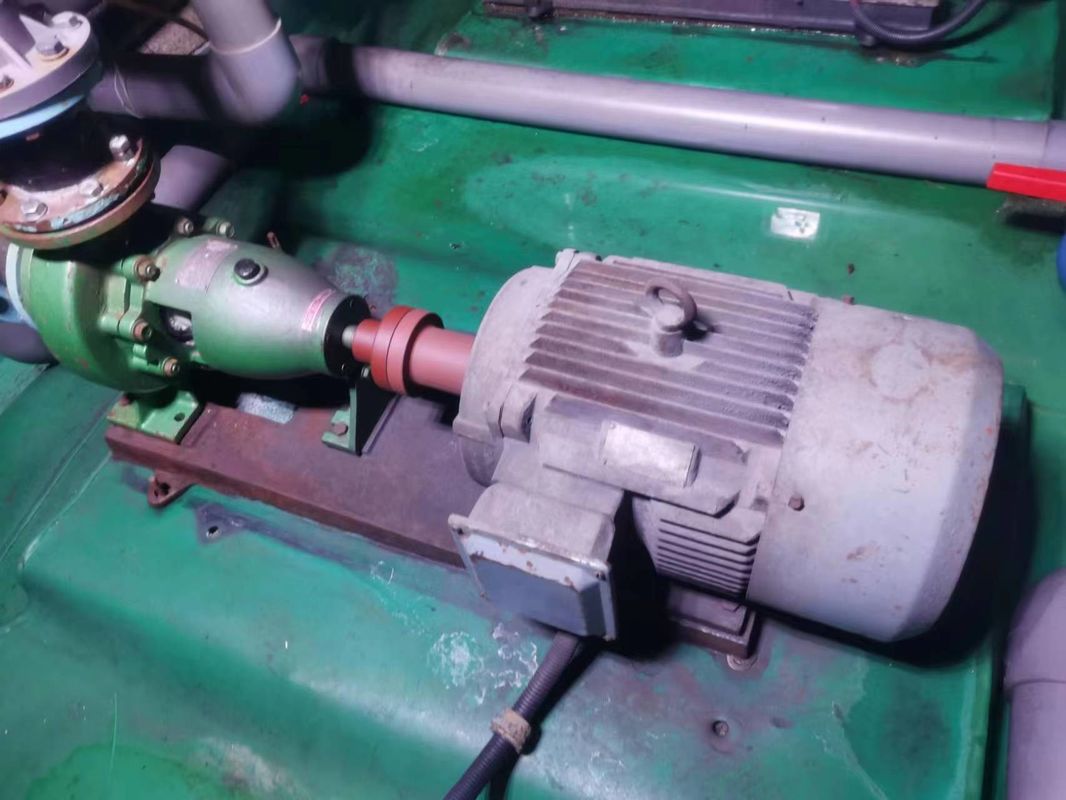

Kreiselpumpe-Reihe IHF 5.5kw für Abwasserbehandlungs-Prozess

IHF-Kreiselpumpe-Reihe

Der Zweck des Produktes

Dieses Produkt ist weit auf die in Essig einlegenden und Lackiervorgänge in der Automobilherstellung anwendbar; Elektrolyttransport im Nichteisenmetalleinschmelzen; Der Prozessfluß des Chlorwassers, der Abwasserbehandlung und des Säurezusatzes im Ionenaustauschprojekt der membranscharfen sodas.

Betriebstemperatur: -20^. C--100^. C.

Ausrüstungsbeschreibungen

Die IHF-Kreiselpumpe ist entsprechend internationalen Standards entworfen. Der Pumpenkörper wird mit fluoroplastic in einem Metallgehäuse gezeichnet, und die Antreiber- und Pumpenabdeckung werden mit der fluoroplastic Legierung gepresst und umgeformt, die in den Metalleinsätzen eingewickelt wird. Die Wellenrobbe nimmt moderne externe gewölbte Rohrgleitringdichtung an, und der statische Ring wird von Aluminiumoxyd 99,9% keramisch gemacht. Der dynamische Ring wird vom tetrafluoro Füllmaterial (oder andere Materialien entworfen besonders entsprechend den speziellen Arbeitsbedingungen des Benutzers), gemacht, das durch gute Korrosionsbeständigkeits-, Verschleißfestigkeits- und Versiegelnleistung gekennzeichnet wird.

Struktur und Materialien

Pumpeneinlassdurchmesser<150mm>

1. Pumpenkörper HT200, der F46 zeichnet

2, Antreiber Fluoroplastic-Legierung

3, Siegelring Fluororubber

4, Pumpenmütze HT200, die F46 zeichnet

5, Maschinendichtungsdrüse 1Cr18Ni9Ti

6, Gleitringdichtungs-Silikonkarbid, harte Legierung

7, Gleitlager HT200

8, Pumpenspindel 45 ^# Stahl

Pumpeneinlaß diameter≥150mm

1, Pumpenkörper HT200, der F46 zeichnet

2, Antreiber Fluoroplastic-Legierung

3, Siegelring Fluororubber

4, Pumpenmütze HT200, die F46 zeichnet

5, Antreibernuß F46, die 45 ^# Stahl zeichnet

6, Gleitringdichtungs-Silikonkarbid, harte Legierung

7, Achsenärmel F46, der 45 ^# Stahl zeichnet

8, Pumpenspindel 45 ^# Stahl

Vorbildliches Meaning

IH-Code für internationale chemische Pumpen-Standardreihe

F das Material der Überstromkomponente ist fluoroplastic Legierung

50 der Durchmesser des Pumpeneinlasses ist 50mm

32 der Pumpenausgangdurchmesser ist 32mm

160 der Nenndurchmesser des Antreibers ist 160mm

D-Kurzschlussstützstrukturcode

Teilweise Komponenten

Der Wellenärmel wird von der Welle getrennt, macht es einfach instandzuhalten und verringert Verwendungskosten.

Der Antreiber ist völlig das Metall, das mit fluoroplastic Struktur eingewickelt wird, und die Teile verformen und sich funktionieren stabil nicht während der Operation.

Der Pumpenkörper nimmt ein hochfestes Roheisen zeichnete fluoroplastic Struktur an, und die Plastikmetallschnittstelle nimmt eine spezielle verstärkte Struktur an, die fest verbunden und sicherer zu verwenden ist.

Das Sammelteil der Pumpenabdeckung wird gleichmäßig mit fluoroplastic, mit einer einfachen Struktur und einer bequemen Installation gezeichnet.
